WS-D20
- 联系我们
- 电话：135 8776 2121
- 传真：135 8776 2121
- 邮箱：279382876@qq.com
- 网址：www.shwsdl.com
WS-D/C/B系列电涌保护器（以下简称SPD）适用于低压交流配电系统的IT、TT、TN-CTN-S、TN-C-S等供电系统，对间接雷电和直接雷电或其他瞬时过电压的电涌进行保护。依据IEC61643-11标准的第I川级电涌保护器。D类电涌保护器。SPD具有共模（MC）和差模（MD）保护方式。产品符合GB18802-2018和IEC61643-11等标准。
主要结构与工作原理
SPD为一端口，防触电保护，户内式固定安装，电压限制型。
SPD内置脱离器。当SPD因过热、击穿失效时，脱离器能自动的将其电网上脱离，同时给出指示信号。SPD正常工作时可视窗口显示绿色，失效脱离后显示红色。
1P+N，2P+N，3P+N的由1P.2P.3P的SPD+NPE零地保护模块组成，应用于TT、TN-S等供电系统。
根据实际需要可选配遥信，进行远距离监控。
安装
安装在LPZ1或LPZ2区与LPZ3区交界处，采用35mm的标准导轨安装，连接铜质多股导线为2.5-35mm2。
BR每极必须设置保护一使用BRSCB系列浪涌后备保护，用于SPD击穿后短路保护。
适用于住户配电箱、计算机设备、信息设备。
电子设备及控制设备前或最近的插座箱内。
主要技术参数
|
产品型号 |
WS-D20 |
WS-C40 |
WS-B60 |
WS-B80 |
|
端口 |
一端口 |
一端口 |
一端口 |
一端口 |
|
类别 |
组合型 |
组合型 |
组合型 |
组合型 |
|
试验类别 |
Ⅱ类试验 |
Ⅱ类试验 |
Ⅱ类试验 |
Ⅱ类试验 |
|
额定电压 |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
220V AC50~60Hz |
|
最大持续运行电压Uc |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
385V AC50~60Hz |
|
标称放电电流In（8/20μs） |
10kA |
20kA |
30kA |
40kA |
|
最大放电电流limp（10/350μs）（kA） |
20kA |
40kA |
60kA |
80kA |
|
保护水平Up（8/20μs） |
1.5 kV |
1.8 kV |
2.2 kV |
2.4 kV |
|
熔断器或断路器/后备保护器 |
20A/20kA |
32A/40kA |
40A/60kA |
63A/80kA |
|
响应时间tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
|
失效指示 |
绿色：正常 红色：失效 |
|||
|
安装导线截面积 |
6-25mm2 |
|||
|
安装方式 |
35mm标准导轨 （EN50022/DIN46277-3） |
|||
|
工作环境温度 |
-40~85℃ |
|||
|
外壳材料 |
塑胶，符合UL94 V-0 |
|||
|
防护等级 |
IP20 |
|||
|
认证 |
型式试验 |
|||
|
遥信报警 |
常开/常闭触点端子（可选） |
|||
|
遥信接口接线能力 |
最大1.5mm2单股线/软线 |
|||

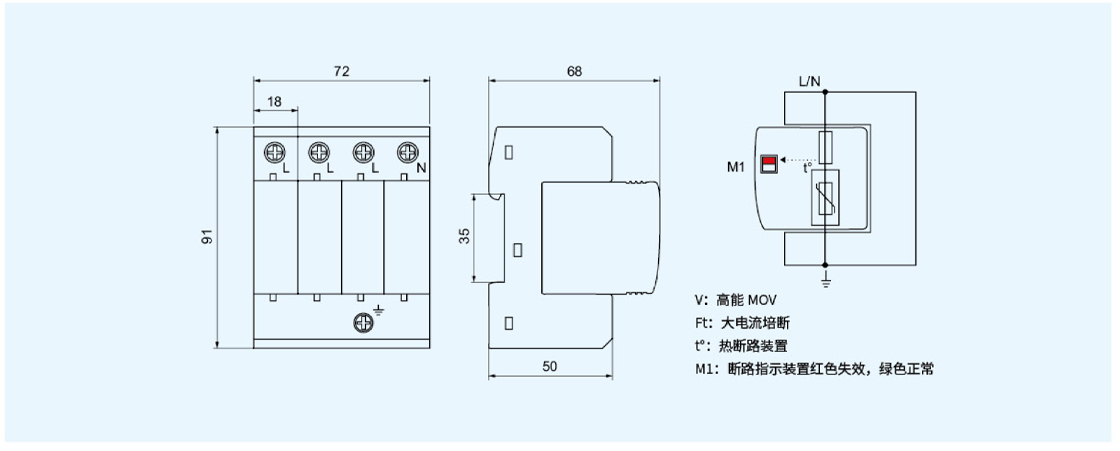

外形尺寸
